E-7/E-7TBD + CM-501

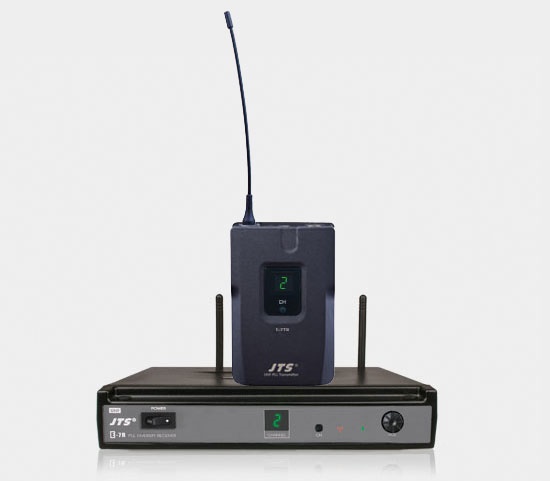

JTS E-7R/E-7TBD är ett billigt men mycket kompetent och lättanvänt trådlöst system.
Med 12 förinställda frekvenser bläddrar man sig enkelt fram till en frekvens som är fri på stället där man är. Alla 12 kanaler är i ett frekvensband som är fritt att använda utan tillstånd. Kör man flera system ihop finns det nog med frekvenser att välja på i systemet för att systemen inte skall krocka med varandra. Systemet kommer med CM-501 myggmikrofon och du kan köpa till hedaset, gitarrkabel och JTS olika instrumentmikrofoner.

Både sändare och mottagare har en lättläst och tydlig display som gör det mycket enkelt att ställa in så att de hitta varandra. Det är ett trådlöst system som är så nära plug and play man kan komma.

Det är många koder när man pratar trådlösa system och det blir lätt förvirrande att veta vilken man skall ha. Så här följer en kort förklaring på detta.

R - är mottagaren i systemet.
Det är den del du kopplar i din förstärkare eller mixer.

T - är sändaren i systemet.
Den del som sänder signal till mottagaren, kan vara en mikrofon eller ett bodypack.

(T)HD - är en handhållen sändare.
Oftast är det en sångmikrofon.

(T)BD - är en sändare i ett bodypack som ofta kallas en ficksändare.
Använts oftast till att plugga in en gitarr, bas eller annat instrument.
Men även för headset mikrofoner, myggor eller instrument mickar (exempelvis dragspel eller blås).

Specifikationer mottagare:
Frequency Preparation: PLL Synthesized Control
Frequency range: 823-832 MHz (det fria området)
S/N Ratio: >100dB
T.H.D.: <0.6%@1KHz
Display Contents: Channel, RF/AF Status
Controls: Power On/Off, Channel Selecting, Audio Level
Audio Output Level: -15dB
AF Output Impedance: 600
Squelch: Pilot Tone & Noise Mute
Operation Voltage: 12V 150mA
Output Connector: 1 xD86.3mm balanced phone jack
Dimension (mm): 210mm(W)* 40mm(H)* 170mm(D)

Specifikationer sändare:
Frequency Preparation: PLL Synthesized Control
Frequency Range: 823-832 MHz (det fria området)
StabilityFrequency: Deviation: xB148KHz (Peak)
Display Contents: Channel, Battery Status, Power On/Off, Mute
Controls: Power On/Off, Channel, Mute
Input Connector: 4P mini XLR
Spurious Emissions: <-50 dBC
Audio Frequency Response: 40Hz~18KHz
Battery: UM3, AA Alkaline x2

CM-501 är en diskret mygga av kondensatortyp framtagen för att fästas på skjorta, slips eller liknande. Riktad upptagning för att slippa oönskade ljud. Kontakten är en 4-pins mini XLR och passar samtliga JTS bodypack. Levereras med puffskydd.
Specifikationer myggmikrofon:
• Connector: 4P Mini XLR.
• Frequency Response: 100~15,000 Hz.
• Polar Pattern: Cardioid.
• Sensitivity (at 1KHz): -60xB13 dB* (1mV)*0dB=1V/xB5bar.
• Impedance: 2.2kO.
• Max. SPL for 1% THD: 130dB.
• Dimension: (mm) xD810.1mm(W)* 26.4mm(H).
• Net Weight: 21.5g.
